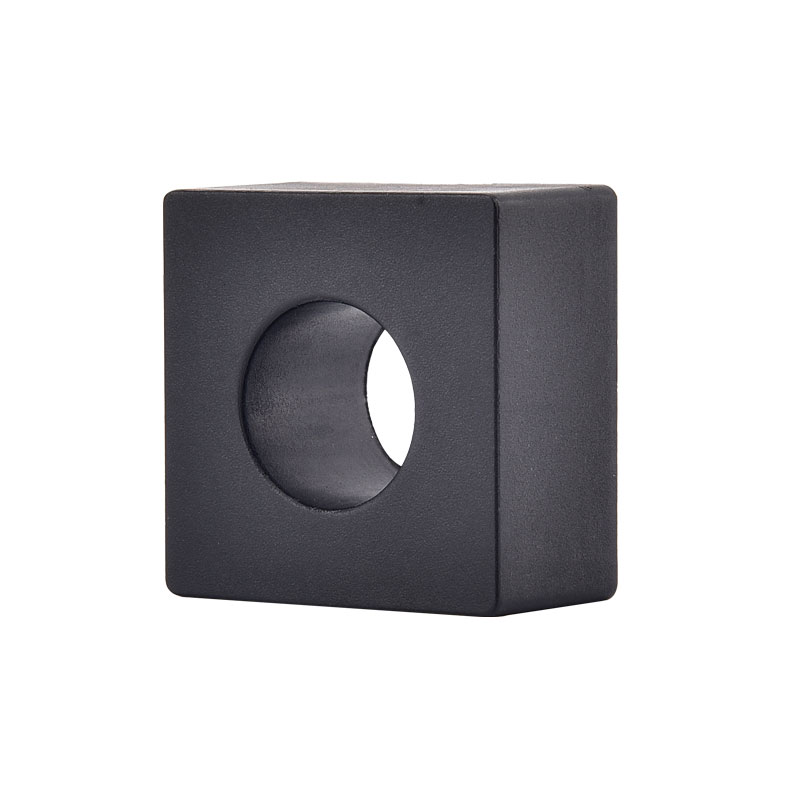

Hoge nauwkeurige B-type leksensor

Xinkong is een professionele hoge nauwkeurige B-type leksensorfabrikant en leverancier met vele jaren ervaring. Hoge nauwkeurige B-type leksensor kan aan veel applicaties voldoen, als u geïnteresseerd bent in onze kwaliteitsservices, kunt u ons nu raadplegen, en we zullen u onmiddellijk teruggeven. Een belangrijke veiligheidsfunctie van deze apparaten is monitor van de lekstroom van het hele systeem van stroommodules tegen de aarde. Een defect systeem kan gevaarlijk worden voor mensen of branden veroorzaken. Voordat het zover komt, moeten stroommodules worden losgekoppeld van het rooster. De lekstroom bevat DC- en AC -componenten. Daarom is een AC/DC-gevoelige bewakingseenheid noodzakelijk.

Stuur onderzoek

Productomschrijving

Xinkong is een hoge nauwkeurige B-type leksensorfabrikant en leverancier, bekend om kwaliteitsservice. Wenzhou Xinkong Import & Export Co., Ltd. is een innovatieve onderneming die wetenschappelijk onderzoek, productie en verkoop integreert. Het verkoopnetwerk van het bedrijf omvat veel landen en regio's zoals Europa en Zuidoost -Azië, en de productkwaliteit en service zijn goed ontvangen door klanten. U kunt er zeker van zijn dat u een hoge nauwkeurige B-type leksensor van ons kunt kopen.

Functies

■ Enkele voeding +5 V

■ Hoge en lage level output

■ Zelftestfunctie

■ gemonteerd op PCB -bord

Toepassingen

■ Grondfoutdetectie

■ Laadstation voor elektrische voertuigen

■ Detectie van de lekstroom van de converter

Standaard

■ Toepassing voor IEC 62752 Rest huidige vereisten

■ Toepassing voor IEC 62955 Reststroomvereisten voor RDC-MD

■ Componenten ontworpen full-fill ROHS/Reach

Overzicht

Een belangrijke veiligheidsfunctie van deze apparaten is de monitor van de lekstroom van het gehele systeem van stroommodules tegen de aarde. Een defect systeem kan gevaarlijk worden voor mensen of branden veroorzaken. Voordat het zover komt, moeten stroommodules worden losgekoppeld van het rooster. De lekstroom bevat DC- en AC -componenten. Daarom is een AC/DC-gevoelige bewakingseenheid noodzakelijk.

De Rest Current Detection -module van de XKCA -serie is op grote schaal van toepassing, vooral in openbare laadstations voor elektrische voertuigen, elektrische motorfietsen, elektrische fietsen, laadkosten en stroomveiligheidsbeheer. Het biedt eenvoudig gebruik en eenvoudige installatie.

Typische applicatieschema:

PIN Definitie ：

Pin -nummer	Symbool	Pin -type	Functie
1	VDD	Stroom	Module voeding, standaard spanning 5VDC Spanningsingang die moet zijn om binnen 4,85 ~ 5.15VDC te zijn, vermogensuitgangsmogelijkheden> 100 ma Voeding rimpel ≤ 150 mV
2	REIS	Uitvoer	Wanneer de reststroom de drempel overschrijdt, verandert het uitgangsniveau van onder naar onder
3	GND	Stroom	Grond
4	Cal	Invoeren	Wanneer deze pin is uitgevoerd op 0VDC, berekent de module de nulpunts-drift en slaat de waarde op om zich in de MCU te registreren om de kalibratie-bewerking te voltooien. Bij gebruik van de CAL-functie moet het hoofdcircuit worden afgesloten om geen reststroomstroom te garanderen
5	TEST	Invoeren	Voer voordat u begint met opladen, een simulatietest uit op het product via deze pin om te controleren of het product normaal functioneert

Elektrische/betrouwbaarheidskenmerken ：

	Char	Min	Typen	Maximaal	Eenheid
1	Primaire nominale RMS -stroom (1phase / 3phase)		32	80	A
2	Voedingsspanning	4.85	5	5.15	V
3	Relatieve vochtigheid			95	%
4	Omgevingsbewerkingstemperatuur	-40		+105	℃
5	Omgevingsopslagtemperatuur	-20		+65	℃
6	Stroomverbruik			≤110	MW
7	Spanningsingang/uitgang, laag niveau	0		0.6	V
8	Spanningsingang/uitgang, hoog niveau	4.2		5	V
9	Theoretisch ontwerpleven		≧ 20		Jr
10	Bedieningshoogte			≤4000	m

Trip-stroom (resterende huidige kenmerken van de stroom):

	Wav	Freq	Min	Typen	Maximaal	Eenheid
1	S-DC	-	3	4.5	6	ma
2	2PDC	-	3.5	5	7	ma
3	3PDC	-	3.1	4.5	6.2	ma

Trip-time (resterende huidige kenmerken) ：

	Wav	Freq	Huidig	Typen	Maximaal	Eenheid
1	S-DC	-	6MA	100	1000	mevrouw
2	S-DC	-	60MA	50	300	mevrouw
3	S-DC	-	200 mA	50	100	mevrouw
4	2PDC	-	60MA	50	300	mevrouw
5	2PDC	-	200 mA	50	100	mevrouw
6	3PDC	-	60MA	50	300	mevrouw
7	3PDC	-	200 mA	50	100	mevrouw

Notrip-time (residuele stroomgerelateerde kenmerken):

	Wav	Freq	Huidig	Lage limit	Eenheid
1	AC	50Hz	30 ma	∞	mevrouw
2	AC	50Hz	60MA	300	mevrouw
3	AC	50Hz	150 mA	80	mevrouw
4	AC	50Hz	5a	80	mevrouw

Productdimensie (mm) ：

Opmerking: terminaldraden kunnen worden aangepast.

Timingdiagram:

■ VDD POWER-UP SNELHEID ≤ 5ms/V

■ T1 Als wachttijd wordt voorgesteld T1 ≥ 100ms

■ 50 ms≤ T2≤100ms, cal pin lage tijd groter dan 50 ms, het product begint de nulfase in te voeren

■ T3≥500ms en wacht tot de nul is voltooid

■ T4≈400ms, en het test-zelftestsignaal moet wachten tot T3 is voltooid voordat het kan worden toegepast

■ TRIP PIN UITGANG HOOG DUUR TX = 100ms (verifieer zelftestfunctie)

■ Ty = 100ms is de trippen hoog niveau vervagingstijd (schakelt zelftestverificatie uit)

Zelftestcircuit:

■ 2 Afhangend op de ZCT om gesimuleerde DC -reststroom te genereren
■ Door VDD te gebruiken om typische waarde te genereren = 6,53 MADC gesimuleerde reststroom
■ Deze stroom is de meest beperkte struikelconditie om te testen of het systeem correct werkt

Digitale signaal flip drempel ：

■ Om de signaaloscillatie te voorkomen, is het omdraaien van de tripsignaaluitgang ingesteld met de drempel en de hersteldrempel

■ Bij het bereiken van de drempel, De gerelateerde X-Out Flip, en wanneer de stroom afneemt tot de hersteldrempel , de gerelateerde X-Out-flip weer, terug naar lage staatstatus
