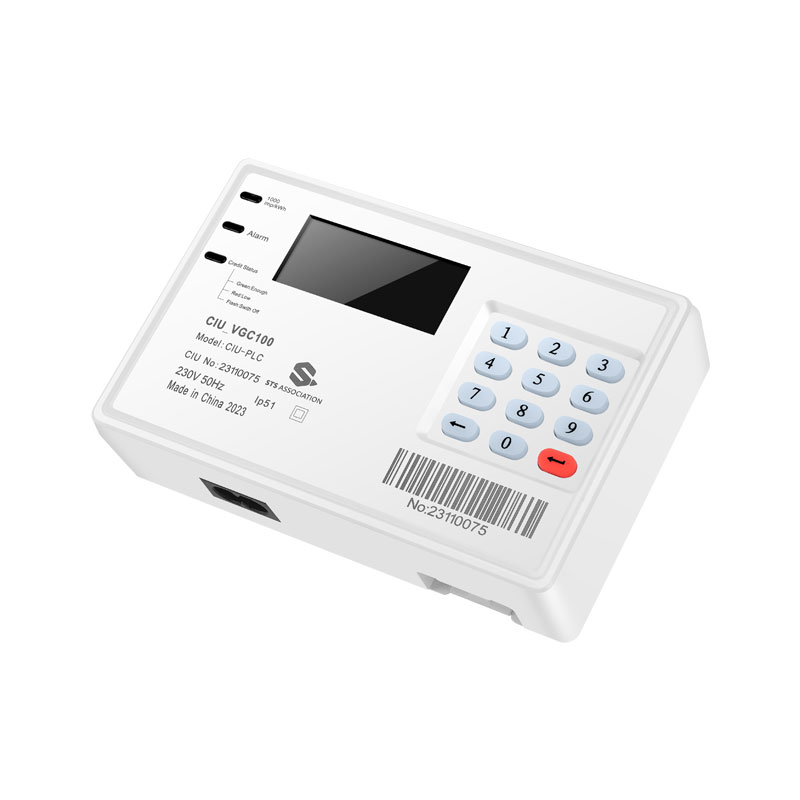

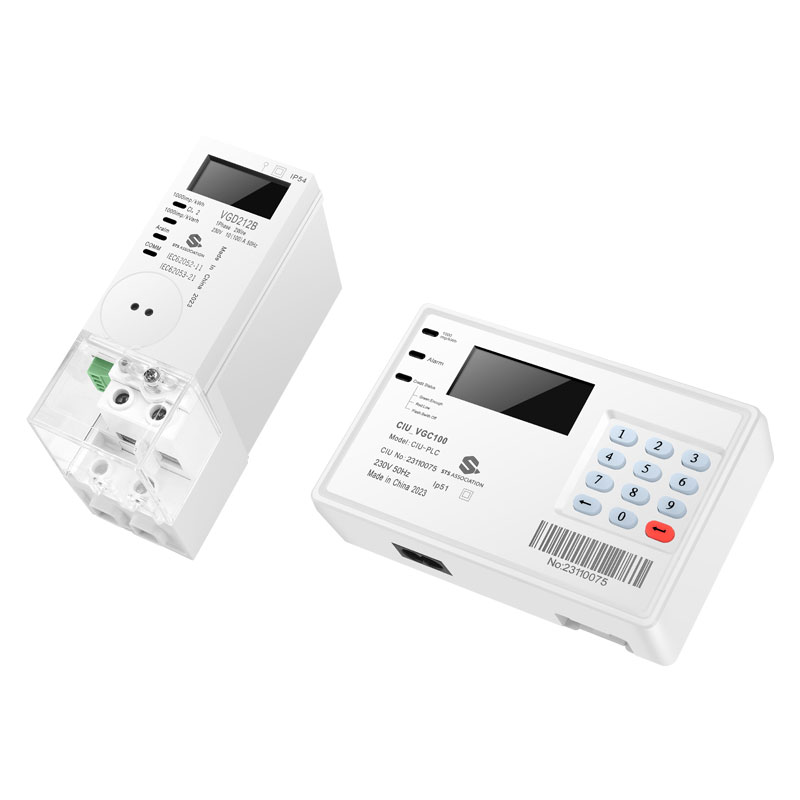

Eenfasige Din-rail voorbereidingsmeter

Xinkong Eenfasige din-rail voorbereidingsmeter. DEZE meter is ontworpen voor particuliere consumenten en biedt een sterke basis voor uw Smart Grid-initiatieven.

Stuur onderzoek

Productomschrijving

Sollicitatie

1. Multifunctionele slimme elektriciteitsmeter voor gebruik in een eenfasenetwerk, tweedraads.

2. Maakt directe meting van actieve en passieve energie en parameters van drie netwerken mogelijk.

3. Ontworpen voor ontvangers van alle tariefgroepen.

4. Ontworpen om met alle slimme systemen in gedachten te werken.

Functionele kenmerken

1. Meting

1P2W-verbinding, directe verbinding

2. Momentane waarden

Spanning, stroom, vermogen, arbeidsfactor, frequentie...

3. Gebruikstijd

Maximaal 4 tarieven, dagelijks, wekelijks, maandelijks, jaarlijks en speciaal (tot 100)

4. Gesegmenteerd LCD-scherm (optioneel)

A. Grootte weergavegebied: 36 mm x 15,6 mm

B. Cijfergrootte display: 4,45 mm x 8,8 mm

C. Groot display met 8 segmenten

D. Configureerbare automatische en handmatige weergavelijst

e. Display leesbaar zonder netstroom

F. Achtergrondverlichting om de leesbaarheid bij weinig licht te vergroten (optioneel)

5. Profiel laden

A. Meer dan 90 dagen opslag (3 kanalen, intervallen van 15 minuten)

B. Opslag: tijd/status/energie/vraag/momenteel, gemiddelde/minimum/maximumwaarden voor intervalduur...

C. Intervallen programmeerbaar

6. Communicatie

A. Optische poort (optioneel)

B. RS-485 Multi-Drop (optioneel)

C. Communicatie met het externe systeem via de ingebouwde PLC-module of een van de uitwisselbare communicatiemodules

D. Norm: IEC 62056-21, DLMS/COSEM, STS

e. Lokaal toetsenbord (optioneel)

7. Gebeurtenissen & Sabotagedetectie & Alarmen

A. Logboekregistratie voor alle evenementen met tijdstempels en statuswoord

B. Geavanceerde sabotagedetectie voor open deksel, open terminaldeksel, sterk magnetisch veld

C. Bypass, tegenstroom, overspanning, onderspanning...

8. Beveiliging

a. Veilige communicatie met het DLMS/COSEM-protocol, inclusief autorisatie en encryptie

b.Tot 4 onafhankelijke beveiligingsniveaus

c.Gegevenstoegangsbeheer voor alle poorten

Technische parameter

Nominale spanning	1.1P2W 120V/240V 2. Bedrijfsspanningsbereik 80%...120%Un
Nominale (max) stroom	5(40)A,5(60)A,5(80)A,5(100)A
Nominale frequentie	50 Hz of 60 Hz，±5%
Startstroom	0,4% Ib voor actief 0,5% Ib voor reactief (optioneel)
Nauwkeurigheid	IEC-klasse 1/2
Meterconstante	1000 imp/kWh 1000 imp/kvarh (optioneel)
Communicatiepoorten	Optische poort (optioneel) RS-485 Multi-Drop (optioneel)
RWP- en tijdback-up	RWP- en tijdback-up
Functieknop	Geen
Elektronische uitgangen	RS485-schroeven
Milieu	Bedrijfsbereik: -25°C tot +60°C Limietbereik: -40°C tot +75°C Opslagbereik: -40°C tot +80°C Relatieve luchtvochtigheid: Tot 95% niet-condenserend gedurende 30 dagen Bescherming tegen binnendringen: IP54 (binnen deur)
Energieverbruik	Spanningscircuit (actief) ≤2W Spanningscircuit (schijnbaar) < 10VA Huidig circuit ≤ 4VA
Isolatiesterkte EMC	Wisselspanningstest 4,4 kV Impulsspanningstest 8KV Elektrostatische ontladingen (contactontladingen) 8KV Elektrostatische ontladingen (luchtontladingen) 15KV Overspanningsimmuniteitstest 6KV Snelle voorbijgaande burst-test 4,4KV Elektromagnetische RF-velden (80 MHz tot 2000 MHz) 10 V/m (met stroom), 30V/m (zonder stroom)
Isolatiebescherming	Klasse II
Afdichting	Schroef Ultrasoon lassen
Gewicht	Ongeveer 0,75 kg
Afmeting (H xBx D)	Met korte aansluitafdekking, 144 mm x 54 mm x 95 mm
