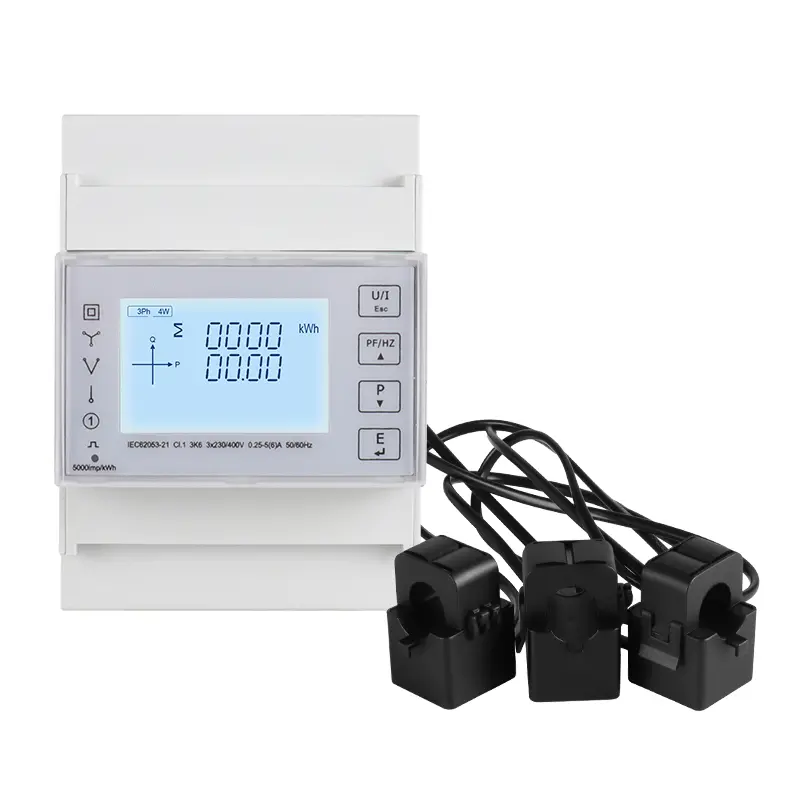

3P 4W High Precision Measurement Din Rail Energy Smart Meter

Xinkong Electrical is een professionele 3p 4W hoge precisie -meetmeting DIN Rail Energy Smart Meter -fabrikant en leverancier in China. We zijn al vele jaren gespecialiseerd in meting. Onze producten hebben een goed prijsvoordeel en dekken de meeste markten in het zuidoosten van en Midden-Azië. We kijken ernaar uit om uw langdurige partner in China te worden.

Stuur onderzoek

Productomschrijving

3P 4W High Precision Measurement Din Rail Energy Smart Meter is Din Rail Installatie Mutil-Function Energy meter. Deze producten kunnen ondersteunen en analyse van de verscheidenheid aan vermogensparameters, zoals spanning, stroom, het vier kwadrantvermogen parameters, vermogensfactor enz.; In de tussentijd Ze kunnen ook bieden the measurement of multiple electric energy parameters, such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stability and Lange levenskenmerken. Deze reeks producten met RS485 -communicatie -interface, maximaal baudrate Ondersteuning 38400bps, ondersteunende Modbus RTU -communicatieprotocollen. Het kan gemakkelijk de functie van de lees van externe gegevens realiseren en het ontwerp van een groot scherm LCD en aanraakgevoelige sleutel overnemen, die gemakkelijk de lokale weergave kan uitvoeren en de werking van varityparameters kan instellen. Het product heeft de functie van wachtwoordbeveiliging, die de gegevensbeveiliging van het product waarborgt.

3P 4W High Precision Measurement DIN Rail Energy Smart Meter is ontworpen voor elektrische energiebewaking van fotovoltaïsche omvormer, statistische analyse van nieuw energie -elektriciteitsverbruik, energiemonitoringsbehoeften van energiesysteemhulpprogramma's en intelligente gebouwen. De volledige communicatiefunctie is zeer geschikt voor verschillende besturingssystemen, SCADA -systemen en Energiebeheersystemen.

Kenmerken

Maximale stroom 100 adirect Access

DIN -railmontage, standaard 4 modulusbreedte.

Multifunctionele parametermeting, levert spanning, stroom, actief vermogen, reactief vermogen, schijnbaar vermogen, vermogen Factor, fasehoek, etc.

Bied een verscheidenheid aan statistische gegevens en lokale opslagfuncties, zoals tweewegkracht, vraag en andere statistische gegevens. Bied maandelijkse statistieken van elektriciteitsverbruik voor de afgelopen 12 maanden en dagelijkse statistieken van elektriciteitsverbruik voor de afgelopen 31 dagen

Ondersteuning RS485 Communicatiefunctie, baudrate tot 38400bps, ondersteunen Modbus RTU -protocol.

Ondersteunt één optocoupler -pulsuitgangsinterface en uitvoerparameters kunnen worden ingesteld.

LCD -verversingstijd is 1 seconde, Ondersteuning handleiding of automatisch Scroll Display (configureerbaar)

Parameters

1. Het apparaat kan meten en weergeven
Onmiddellijke rms Waarden
Huidig	Per fase, neutraal
Spanning	L-L, L-N
Frequentie	45 tot 65Hz
Actieve kracht	Totaal en per fase
Vermogensfactor	Totaal en per fase
Energie Waarden (inclusief: import, exporteren, import + exporteren)

Actieve energie	0 tot 9999999.999 kWh
Multi -tariff actieve energie (T1 - T4)	0 tot 9999999.999 kWh
2. De eenheid kan meten en communiceren lezen
Energie Waarden
Schijnbare energie (totaal)	0 tot 999999999999 gist
Multi-tariff reactief Energie (T1 - T4)	0 tot 9999999.999 Kvarh, inclusief: import, exporteren, import+exporteren
Maandelijks elektriciteitsverbruik voor de afgelopen 12 maanden	Totale actieve energie Bereik: 0 tot 9999999.999 kWh
Dagelijks energieverbruik voor de laatste 31 dagen	Totale actieve energie Bereik: 0 tot 9999999.999 kWh
3. Het apparaat kan vestigen
Communicatieklasse	Modbus -adres, baudrate, pariteitsbit, stop bit
Systeemconfiguratieklasse	Gebruikerswachtwoord (HMI), type stroomsysteem
Puls -outputklasse	Pulsuitgangstype, pulsuitgangsbreedte, pulsuitgangssnelheid
Tijdsles	Automatische scroll -weergavetijd, verlichte achtergrond Tijd, systeemtijd (RTC), tarief tijd

Specificatie

Elektrisch Kenmerken
Type meting		RMS inclusief harmonischen op AC -systeem, ondersteunen 1p2W, 3P3W, 3P4W
Meetnauwkeurigheid	Spanning, stroom	Klasse 0,5, volgens IEC 61557-12
	Actieve kracht	Klasse 1 / 0,5, volgens IEC 61557-12
	Reactieve kracht	Klasse 2, volgens IEC 61557-12
	Duidelijke kracht	Klasse 1, volgens IEC 61557-12
	Actieve energie	Klasse 1 / 0,5S, volgens IEC 62053-22, IEC 61557-12
	Reactieve energie	Klasse 2, volgens IEC 62053-23, IEC 61557-12
	Vermogensfactor	Klasse 1, volgens IEC 61557-12
	Frequentie	Klasse 0.2, volgens IEC 61557-12
	Harmonische vervorming	Klasse 2, volgens IEC 61557-12
Gegevensupdate -snelheid		1 tweede. Optioneel 100 ms
Invoerspanning	Flotage milt (één)	230 VAC (L-N) / 400 VAC (L-L)
	Directe verbinding	Gemeten bereik: 85 tot 275 VAC (L-N), 85 ~ 480 Vac (L-L)
	Frequentiebereik	45 tot 65 Hz
	Overbelastingscapaciteit	2*VN voor 1 seconde
Input-stroom	Gemeten bereik	0,005 tot 100 A, basisstroom (IB) is 10A
Input-stroom	Overbelastingscapaciteit	30*IMAX voor 0,01 seconde
Pulsuitgang	Interfacetype	Open collector optocoupler
	Pulsconstante	400 / 100/10/11 Imp / kWh (kvarh) (configureerbaar)
	Pulsbreedte	60/100/200 milliseconden (configureerbaar), standaard is 100milliseconden
	Pulsuitgangstype	Import/export/totale actieve energie, Import/exporteren/totale reactieve energie (Configureerbaar)
	Klas	Klasse A, volgens IEC 62053-31
	Invoerspanning	5 ~ 27 VDC
Pulsindicatorlicht op het paneel		Pulseconstante is 400IMP/kWh
Realtime kloknauwkeurigheid		0,5 s/d

Mechanisch Kenmerken
IP -mate van bescherming (IEC 60529)	Ontworpen aan IP51 front -display, IP30 meter body
Afmetingen (W X H X D)	99 x 71 x 65 mm
Montagepositie	Montage
Materiaal van meter case	UL 94 V-0
Omgevings- Kenmerken
Bedrijfstemperatuur	-25 tot+55 ℃
Opslagtemperatuur	-40 tot+80 ℃
Vochtigheid	<90%, niet-condenseren
Vervuiling	2
Hoogte	Tot 2000m
Trilling	10 Hz tot 150Hz, IEC 60068-2-6
Elektromagnetisch Kenmerken
Elektrostatische ontlading	Niveau 4, volgens IEC 61000-4-2 (1)
Immuniteit voor gestraalde velden	Niveau 3, volgens IEC 61000-4-3 (1)
Immuniteit voor elektrische snelle transiënten	Niveau 4, volgens IEC 61000-4-4 (1)
Immuniteit voor stijgingen	Niveau 4, volgens IEC 61000-4-5 (1)
Immuniteit om verstoringen uit te voeren	Niveau 3, volgens IEC 61000-4-6 (1)
Immuniteit voor magnetische velden	IEC 61000-4-8 (1)
Immuniteit tot spanningsdips	IEC 61000-4-11 (1)
Uitgestraalde emissies	Klasse B, volgens EN55011
Geleide emissies	Klasse B, volgens EN55011
Harmonischen	IEC 61000-3-2 (1)
(1): De experimentele test wordt uitgevoerd volgens de kwaliteitsvereisten van industriële producten in IEC61326-1
Veiligheid
Meetcategorie	Cat III, volgens IEC 61010-1
Overspanningscategorie	Cat III, volgens IEC 61010-1
Isolatie	AC -spanningstest: 4KV gedurende 1 minuut
Isolatie	Impulsspanningstest: 6KV - 1,2/50 µs golfvorm
Beschermende klas	II, volgens IEC61010-1
Communicatie
Interfaces standaard en protocollen	2-draads RS485, Modbus RTU
Buad tarief	1200 tot 38400 bps, standaard is 9600 bps
Pariteitsbit	Geen, zelfs, oneven, standaard is geen
Stop bit	1 of 2, standaard is 1
Reactietijd	<100 ms
Transmissiemodus	halfduplex
Transmissieafstand	Tot 1000 m
Max. Busbelasting	64 pc's

Installatieafmetingen
